干貨分享｜超聲波加濕器原理超詳細講解

　　加濕器是一種能夠使空氣起到濕潤的效果的一種用電器，按照加濕原理一般分為三大類：熱加濕型、風機加濕型以及超聲波加濕型三種；按照用途分為家用、商用、工業用。

　　超聲波加濕器原理

　　超聲波加濕器原理是利用超頻震蕩(震蕩頻率為1.7MHz，也有2.4MHz的)，通過使用霧化片的高頻諧振，將水珠打散成5微米左右的微小漂浮顆粒，在風機的作用或者自然狀態下遠離水面，這樣不斷的產生懸浮的水霧，最終達到空氣濕潤的效果。因為1.7MHz超過了人的耳覺聽力，因此超聲波加濕器由此而得。

　　超聲波加濕器組成

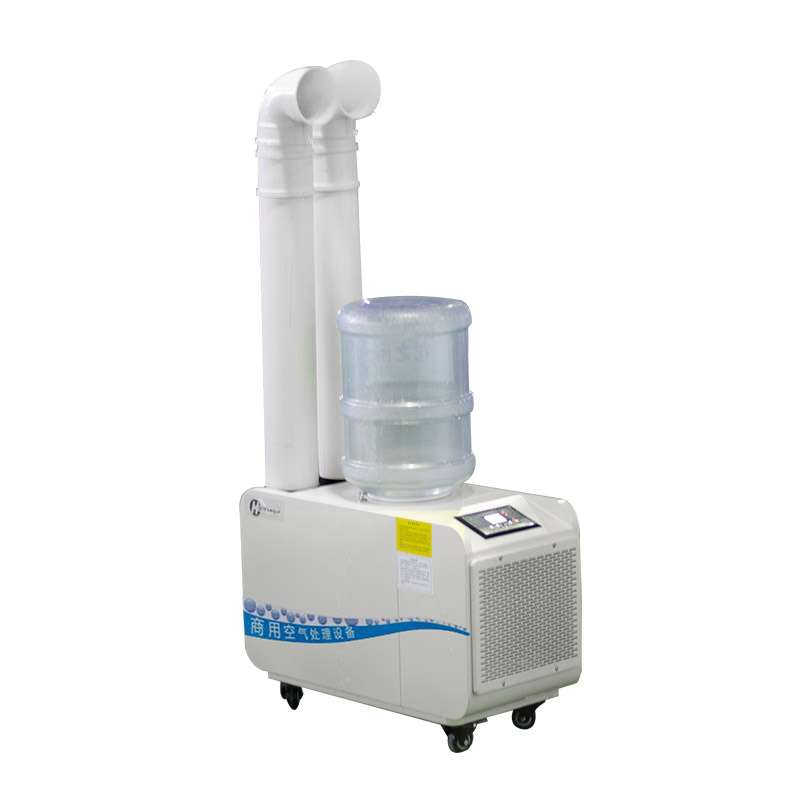

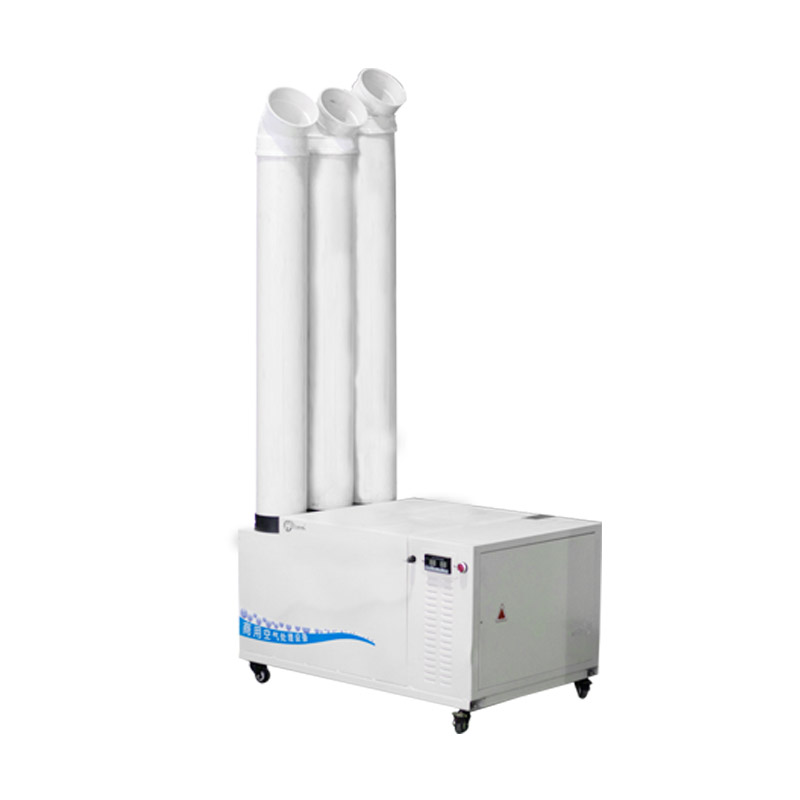

　　超聲波加濕器一般有組成：電源供電、電源開關、水位檢測、霧量控制、工作狀態顯示、風扇輸出控制、霧化片等組成，下圖是整體產品圖。

　　1、電源供電

　　電源供電部分一般是雙路輸入，一路是給風扇供電，一路是給震蕩板供電，如果震蕩板和風扇電壓一樣可以作一路也可以。如果電源板用到變壓器，經降壓、整流以及濾波之后給振蕩電路以及風扇供電，這種相對開關電源電路較為簡單簡單，但是變壓器也顯得過為笨重，特別是對于迷你型的加濕機來說可以說是一種負擔，但是使用開關電源電路設計有時候會復雜一點，看實際情況需要。

　　2、電源開關

　　這里的電源開關作用是開啟電源，如果是電位器調節霧量大小的話，電位器開始的位置是電源開啟的位置，旋轉電位器開啟電源的同時也開始調節加濕量大小，但是如果用PWM信號控制的話，這個連接位置可以直接短路即可。

　　3、水位檢測

　　水位檢測現在多數是采用磁簧開關和磁環一起配合來檢測是否缺水。磁簧開關是一種磁敏開關，通常由兩個軟磁性材料做成，簡單點說就是兩片簧片沒有外加磁場時候是未接觸的，一旦遇到足夠的磁場就會閉合。因此不缺水時，磁環被水漂浮起來，磁場使磁簧開關閉合，控制板檢測到信號發生變化，振蕩電路開始工作，綠色指示燈發光，同時開啟加濕；當缺水時，由于水面下降導致磁環遠離磁簧開關，此時磁簧開關觸點打開，加濕器停止加濕并斷開一切輸出，紅色此時顯示缺水狀態。還有一種是水面探針檢測缺水，這種較少應用。

　　4、霧量控制

　　霧量調節一般有兩種方式調節：PWM信號和電位器。如果是電位器調節的話，很多的加濕器基本上都是通過調整調節振蕩管的偏置來實現的，而PWM信號是給一個信號輸入，不管是電位器還是PWM調節，其實歸根結底都是通過調節電壓輸入大小，通過分壓原理調節。一般的，機械式的加濕器采用電位器調節，而電子式的加濕器采用PWM信號控制。

　　5、工作狀態顯示

　　這里以紅綠雙色燈來表示加濕和缺水不加濕兩種狀態，當缺水時候，雌黃開關觸點釋放，同時紅色LED燈亮起來，表示此時已經缺水；當不缺水時候，雌黃開關觸點閉合，同時綠色LED燈亮起來，表示此時不缺水。也可以用數碼屏等顯示不同的工作狀態。

　　6、風扇輸出控制

　　風扇電壓一般是12V、24V、36V等，震蕩板把水珠打散成微小顆粒要通過風扇不斷吹散，這樣就不斷形成水霧，當檢測到缺水時候，風扇同時也關閉。風扇也可以在控制板上面，看具體的震蕩板電路。

　　7、霧化片

　　霧化片是一種陶瓷材料制作而成，可以通過通過高頻震蕩，將水珠打散成水霧的一種特殊物體，一般是圓形的，兩根線采取屏蔽線。

　　現在的加濕器發展的越來越成熟，震蕩板也趨于模塊化，有些震蕩板還自帶防干燒功能。一般只需要設計控制電路、電源電路、顯示電路即可，而且功能越來越復雜，有些加濕機還帶UV燈除菌功能、帶溫度、濕度自動控制功能、帶負離子功能等。

　　加濕器用途

　?、僭诩訚耢F化過時候釋放大量的負離子，與空氣中漂浮的粉塵等顆粒發生靜電式效應，使其沉淀，濕潤空氣的同時也能凈化空氣；

　?、诟稍锏沫h(huán)境容易容易引起呼吸系統疾病，濕潤空氣可以減少疾病的發生。
